換熱站一般由循環水泵組成的循環水系統、補水泵組成的補水系統、由調節閥組成的溫度調節系統構成。由變送器輸出的壓力、溫度、流量等參數，通過PLC控制器對這些參數進行實時采集和處理。

系統組成：

    本系統自動控制部分由PLC控制器、觸摸屏、電動調節閥、變頻器、壓力、溫度、流量變送器，串行通訊轉換模塊、GPRS模塊等部件構成。系統首先通過變送器對現場信息進行采集并傳送給PLC，PLC再根據上位機對給定信號和反饋信號進行比較運算，運算結果作為控制信號發送到前端I/O 模塊，由I/O 模塊轉換成模擬量去控制電動調節閥、變頻器、補水泵動作。根據二次供回壓差自動控制變頻器，從而控制循環泵的轉速。根據二次回水壓力變送器控制補水泵啟停。同時，將數據送到觸摸屏進行顯示控制。也可通過GPRS網絡，將數據傳輸?shù)奖O(jiān)控中心的服務器上，由服務器上的供熱管理平臺對數據進行定時采集、記錄，并可在控制中心的大屏幕上直觀地顯示出來。其運行參數可由本地觸摸屏或監控中心設置

設計思想：

      集中供熱換熱站控制系統是—個多層次的復雜控制系統。該控制系統集換熱站的自動控制系統、各個換熱站與監控中心之間的通訊系統、監控中心的監控管理系統于一身的全自動的控制方案。換熱站由動力配電柜、PLC控制器、各種傳感器、執行器等設備構成，配電柜完成循環泵系統和補水系統的控制功能，具有手動和自動運行模式，換熱站的運行程序獨立存在于其控制系統PLC內，它能夠脫離上位機監控管理軟件而單獨運行，其運行參數可以通過監控中心的上位機監控管理系統來觀察并實施調整。各個換熱站獨立工作的同時，利用無線通訊系統將運行狀態數據傳給監控中心的管理系統，同時接受監控中心進行的運行參數調整。監控中心通過GPRS無線通訊模塊與換熱站PLC進行通訊，完成換熱站運行與管理系統數據之間的數據交換，既可以監視各換熱站的運行情況，也可以調整換熱站的運行狀態。

上位機組態畫面界面

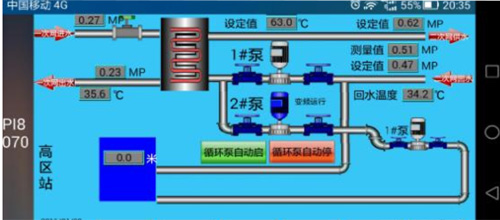

     手機遠程組態界面

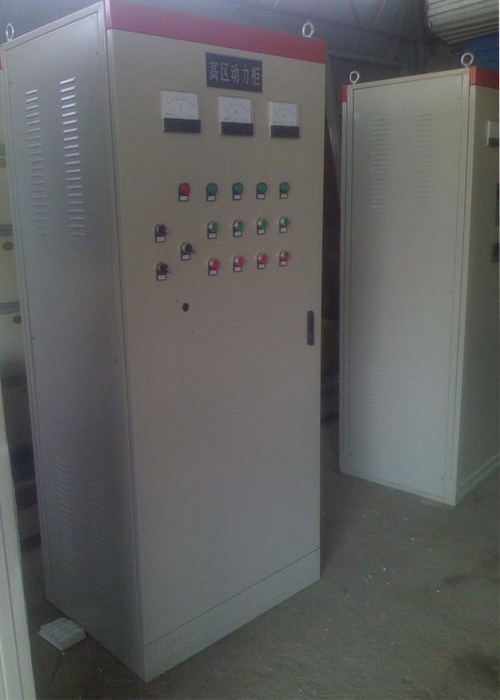

   現場PLC配電柜
