該系統為水泵自動控制系統。其控制由可編程控制器（PLC）、人機界面（觸摸屏）、軟啟動器、斷路器、接觸器、中間繼電器、熔斷器、旋鈕、按鈕、指示燈、開關電源、智能電量儀表、壓力變送器、電動閥等構成。

系統具有手動/自動運行方式。手動時，操作員在軟啟動柜上直接啟動停止對應水泵。自動時，水泵按預先設置的參數自動打開排氣電動閥、回水電動閥，延時啟動水泵，排氣、回水完成后自動關閉排氣電動閥、回水電動閥。水泵自動運行。

智能電量儀表隨時監測各個水泵的電壓、電流、有功功率、總用電量。并動態顯示在觸摸屏畫面上。

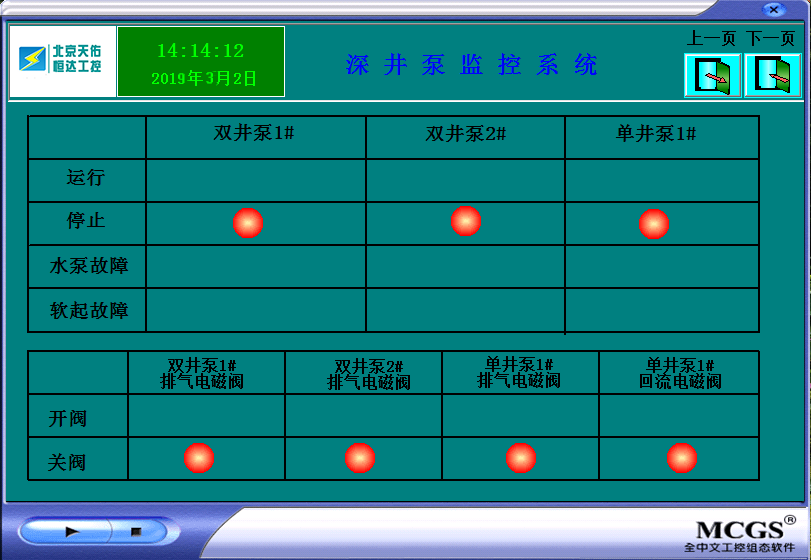

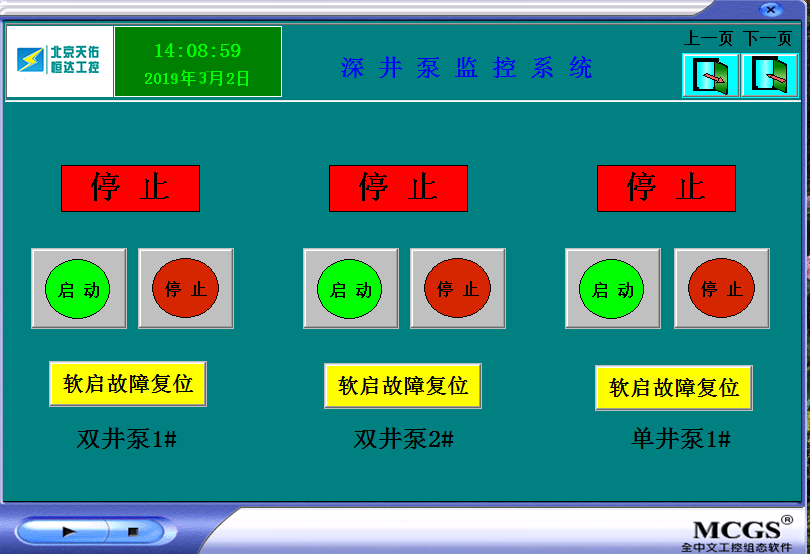

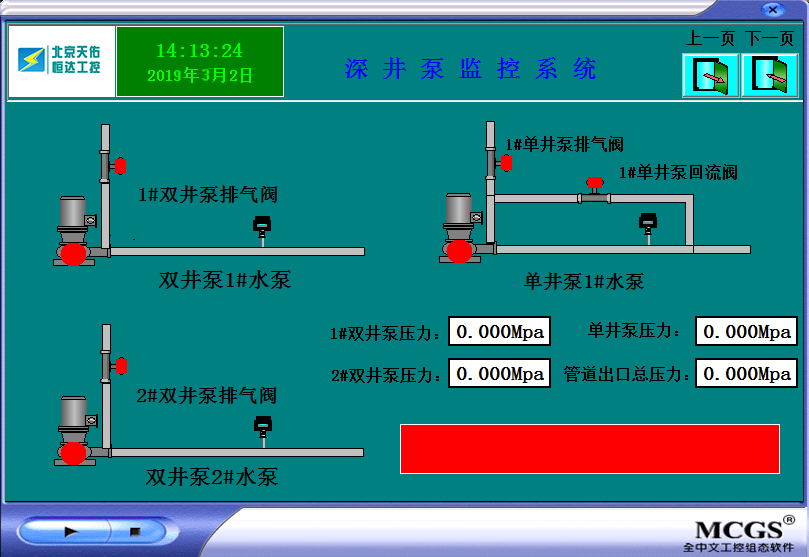

觸摸屏共有5幅畫面，分別顯示流程圖、狀態及操作、故障等相關信息。詳見可咨詢。
